¿Qué evita que la corriente se escape a través de los devanados del motor?

Dentro de cada motor eléctrico, los devanados de cobre transportan corriente. Se asientan dentro de ranuras de acero. El acero conduce la electricidad. El cobre conduce la electricidad. Si se tocan, hay fugas de corriente. El motor se pone en cortocircuito. El rendimiento baja. Al final el motor falla.

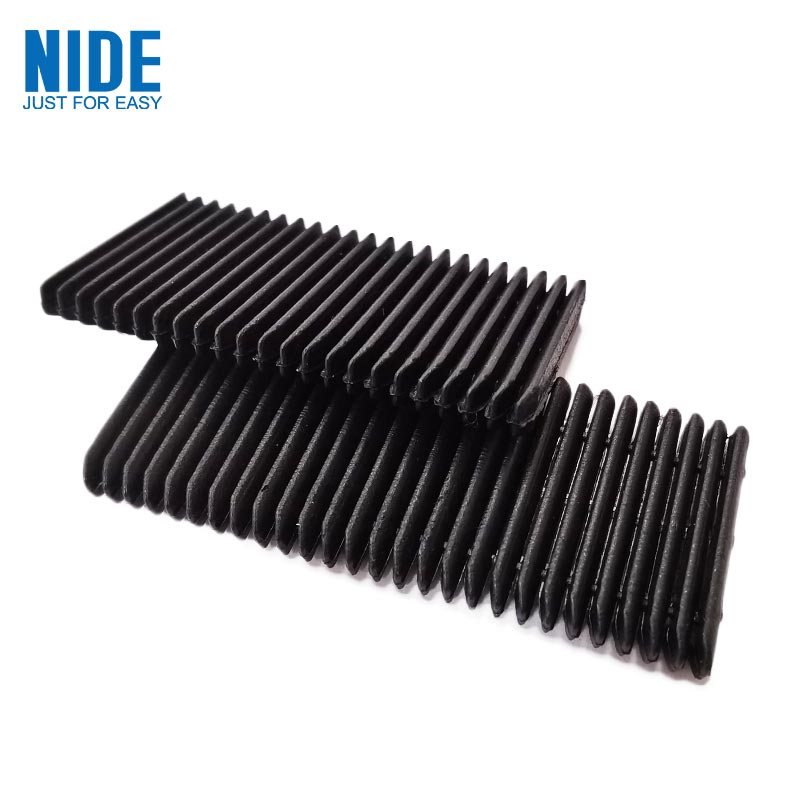

Lo único que se interpone entre el cobre y el acero es una fina lámina de material llamadapapel aislante electrico.

No parece gran cosa. Una fracción de milímetro de espesor. Cortar en formas precisas. Se metió en la ranura antes de que entraran los devanados. Pero sin él el motor no funciona.

¿Qué hace realmente el papel aislante?

El núcleo del estator está formado por láminas de acero apiladas. En ellos están perforadas las ranuras. El ingeniero inserta un trozo de papel aislante en cada ranura, doblado para revestir las paredes. Luego entran los devanados. Luego la cuña ranurada cierra la abertura.

El periódico tiene tres trabajos. Primero, el aislamiento eléctrico: evita que la corriente salte del cobre al acero. En segundo lugar, protección mecánica: amortiguar los devanados contra los bordes duros de las laminaciones de acero. En tercer lugar, la gestión térmica: algunos grados ayudan a alejar el calor de los devanados.

Si el papel falla en cualquiera de estos, el motor falla.

Las familias materiales

No todo el papel aislante es igual. Diferentes motores necesitan diferentes materiales. La elección depende de la temperatura, el voltaje, el estrés mecánico y el costo.

La siguiente tabla muestra los tipos más comunes utilizados en la fabricación de motores en la actualidad.

DMD es el caballo de batalla. Cubre la mayoría de los motores estándar a un costo razonable. NMN añade dureza mecánica. NHN añade resistencia al calor. El papel de aramida añade ambas cosas además de una resistencia dieléctrica superior. La película de poliimida es para espacios reducidos.

Comprender las clases de temperatura

Cada material aislante tiene una clasificación de temperatura. Esto no es marketing. Es un límite probado.

Seleccionar la clase incorrecta es un error común. Si el motor funciona a 140°C continuos, la Clase B (130°C) fallará. La clase F (155°C) es la opción mínima segura.

Pero tenga en cuenta: la clasificación de temperatura se aplica al funcionamiento continuo. Las temperaturas máximas pueden ser más altas. Los buenos ingenieros añaden margen. Un motor que funciona a 140 °C continuos debe tener aislamiento de Clase H, no solo de Clase F.

Parámetros clave: lo que realmente significa la hoja de especificaciones

Cuandoevaluación del papel aislante, varios parámetros técnicos son importantes. Esto es lo que quieren decir.

Espesor.Medido en milímetros. El rango típico es de 0,15 mm a 0,40 mm para revestimientos de ranuras. El papel más grueso proporciona mayor rigidez dieléctrica y mejor protección mecánica. Un papel más fino deja más espacio para el cobre, lo que aumenta la densidad de potencia del motor. La compensación es el juicio de ingeniería.

Rigidez dieléctrica.Medido en kilovoltios por milímetro. Esto le indica cuánto voltaje puede bloquear el papel antes de descomponerse. Un valor típico para DMD es de 5 a 8 kV para una lámina de 0,2 mm. Cuanto más alto, mejor, pero el requisito real depende del voltaje del motor. Para un motor EV de 400 V, 3-5 kV es adecuado. Para sistemas de 800 V, 6-8 kV es más seguro.

Resistencia a la tracción.Medido en Newtons por 15 mm de ancho. Esto le indica cuánta fuerza de tracción puede soportar el papel antes de rasgarse. Importante porque el papel se dobla y se inserta a máquina. El papel débil se rompe durante el montaje. Sigue el tiempo de inactividad.

Elongación de rotura.Porcentaje de estiramiento antes del desgarro. El papel que se estira entre un 10% y un 15% es más tolerante durante el plegado. El papel quebradizo se agrieta en las esquinas afiladas.

Resistencia al desgarro de los bordes.Medido en Newtons. El papel se dobla. Los pliegues crean puntos de tensión. Si la resistencia al desgarro de los bordes es baja, el papel se parte en la línea de plegado durante la inserción.

Un buen proveedor proporciona estos números en el certificado de material. Un proveedor deficiente dice que "cumple con los estándares de la industria" sin dar valores de prueba reales.

Por qué los motores de vehículos eléctricos son diferentes

Los motores de vehículos eléctricos han cambiado el mercado del papel aislante. Los requisitos son más estrictos.

Temperaturas más altas.Los motores de vehículos eléctricos funcionan a mayor temperatura que los motores industriales. La refrigeración líquida ayuda, pero los puntos calientes aún alcanzan los 160-180°C. Los materiales de clase H (180°C) son estándar. Algunos fabricantes están pasando a la Clase C (220°C) para diseños de próxima generación.

Tensiones más altas.Los primeros motores de vehículos eléctricos funcionaban entre 300 y 400 V. Los sistemas más nuevos funcionan a 800 V. Los sistemas futuros funcionarán a 1200 V o más. Los requisitos de rigidez dieléctrica se han duplicado. Es posible que el papel que funcionó para 400 V no sea seguro para 800 V.

Exposición al petróleo.Muchos motores de vehículos eléctricos utilizan aceite para refrigeración y lubricación. El papel aislante se asienta en ese aceite. Algunos materiales se hinchan o se degradan en el aceite. Los papeles a base de poliimida funcionan bien. Los papeles a base de poliéster pueden tener limitaciones. Solicite datos de pruebas de compatibilidad de aceites.

Automatización.Las líneas de producción de motores para vehículos eléctricos funcionan a alta velocidad. El papel se alimenta en rollos, se corta, se dobla y se inserta automáticamente. La consistencia material importa. Una variación de espesor de ±0,01 mm puede atascar un insertador automático.

Tres problemas reales que ocurren en las líneas de producción

Las propiedades teóricas de los materiales son una cosa. Lo que realmente sale mal en la fábrica es otra.

Problema uno: el papel se rompe al doblarlo.La máquina dobla el papel en forma de U para cubrir la ranura. Si el papel tiene poca resistencia al desgarro en los bordes, se parte en la línea de plegado. La línea se detiene. Un operador elimina el atasco. Se reanuda la producción. Esto sucede decenas de veces por turno con material deficiente.

Problema dos: las dimensiones del papel cambian con la humedad.El papel de aramida absorbe la humedad del aire. Con mucha humedad, se expande. Con poca humedad, se encoge. La máquina está calibrada para una talla. Cuando el papel cambia de tamaño, la forma plegada cambia. La inserción falla. Los buenos proveedores envían el papel en envases a prueba de humedad. Las buenas fábricas lo almacenan en salas con clima controlado.

Problema tres: contaminación del adhesivo.Algunos papeles aislantes tienen una capa adhesiva activada por calor en un lado. Después de la inserción, el calor une el papel a las paredes de la ranura. Si el adhesivo rezuma durante el almacenamiento o la transferencia, se adhiere a las guías de la máquina. Se acumula polvo. Desviaciones de alineación. La solución es una fabricación limpia y revestimientos antiadherentes adecuados.

Cómo especificar correctamente el papel aislante

A continuación se muestra un ejemplo de especificación real para un sistema de tracción de motor EV.

Envíe esto a tres proveedores. Compare los informes de prueba que proporcionan. Pregunte acerca de las variaciones: lote a lote, rollo a rollo. El proveedor que responde con datos es en quien se puede confiar.

Seis preguntas que hacen los compradores

¿Puedo utilizar el mismo papel aislante para todos mis motores?
Normalmente no. Diferentes motores funcionan a diferentes temperaturas y voltajes. Estandarizar un material simplifica el inventario, pero obliga a utilizar un material de calidad superior a la necesaria para algunos motores, lo que aumenta el costo. O utiliza un material de menor calidad y corre el riesgo de fallar. Es mejor calificar dos o tres materiales y relacionarlos con las aplicaciones.

¿Cuál es la diferencia entre NMN y NHN?
La capa media. NMN utiliza película de poliéster. NHN utiliza una película de poliimida. La poliimida resiste temperaturas más altas. Para motores que funcionan por debajo de 155°C, NMN está bien. Para 155-180°C, elija NHN. La diferencia de costos es modesta.

¿Un papel más grueso siempre significa un mejor aislamiento?
No siempre. La rigidez dieléctrica aumenta con el espesor, pero el ajuste mecánico se vuelve más difícil. El papel grueso ocupa espacio dentro de la ranura. Ese espacio podría haber contenido más cobre. Los diseñadores de motores compensan el espesor del aislamiento con el relleno de cobre. Un papel más fino permite más cobre y mayor potencia, pero requiere un mejor control del proceso.

¿Cuál es la vida útil del papel aislante?
Depende de las condiciones de almacenamiento. En su embalaje original, el papel de aramida climatizado dura años. Los materiales a base de poliéster pueden degradarse más rápido. Los principales riesgos son la absorción de humedad y el envejecimiento del adhesivo. Si el papel ha estado almacenado durante más de dos años, pruebe una muestra antes de usarlo.

¿Cómo sé si el papel de un proveedor es consistente?
Solicitar datos de Cpk sobre espesor. Un Cpk de 1,33 o superior significa que el proceso es capaz. Solicite también informes de pruebas de lote a lote. Si un proveedor no puede producirlos, no está controlando su proceso.

¿Se puede reciclar el papel aislante?
La mayoría es termoestable o termoplástico de alto rendimiento. Reciclar es difícil. Algunos papeles de aramida se pueden repulpar, pero el proceso no está ampliamente disponible. El foco de la industria está en reducir el desperdicio en el corte y la inserción, no en el reciclaje posconsumo.

Una nota sobre la compatibilidad con cuñas para ranuras

papel aislanterecubre las paredes de la ranura. La cuña ranurada cierra la abertura. Deben trabajar juntos.

La cuña presiona contra el papel en la abertura de la ranura. Si el papel es demasiado blando, la cuña se clavará en él. Si el papel es demasiado quebradizo, se agrietará en el punto de contacto de la cuña.

Para los motores de vehículos eléctricos, muchos ingenieros combinan papel de aramida con cuñas de aramida. Misma familia de materiales, similar dilatación térmica y comportamiento mecánico. Para motores generales, el papel DMD con cuñas de fibra de vidrio es una combinación comprobada.

Al realizar un pedido a un proveedor, especifique ambos artículos juntos. El proveedor puede entonces combinar los sistemas de materiales.
