Conmutador eléctrico de gancho 12P para motor DC

Este conmutador eléctrico de gancho 12P para motor de CC es adecuado para herramientas eléctricas, electrodomésticos, automóviles, motocicletas y otros campos. NIDE se dedica al diseño, desarrollo y producción de conmutadores de ranura, gancho y plano (colectores) para motores de CC y motores universales. Y puede proporcionar varios tipos de conmutadores de motor según las necesidades del cliente. Tenemos un sistema completo de garantía de calidad y un sistema de gestión empresarial avanzado. La siguiente es una introducción al conmutador eléctrico de gancho 12P para motor de CC, espero ayudarlo a comprenderlo mejor.

Modelo:NDPJ-HXQ-1009

Enviar Consulta

Descripción del Producto

Conmutador eléctrico de gancho 12P para motor DC

El conmutador de motor eléctrico se usa ampliamente en una variedad de herramientas eléctricas, automóviles, motocicletas, electrodomésticos y otros motores eléctricos.

1. Parámetros del conmutador:

Nombre del producto	Conmutador de motor
Tamaño	8x23x20mm
Color	tono cobre
Dientes	12 dientes
Material	Cobre
Tipo	Conmutador de gancho
MOQ	100000

motor commutator.jpg

2. Selección del conmutador

Cuando el motor necesita reemplazar todo el conmutador, es necesario detectar el diámetro del círculo exterior del conmutador, el diámetro del orificio interior, la longitud de la pieza de cobre y el número de ranuras y otros parámetros, y luego seleccionar el conmutador con parámetros similares para ser absolutamente iguales, e intente elegir el conmutador tipo clip para el reemplazo.

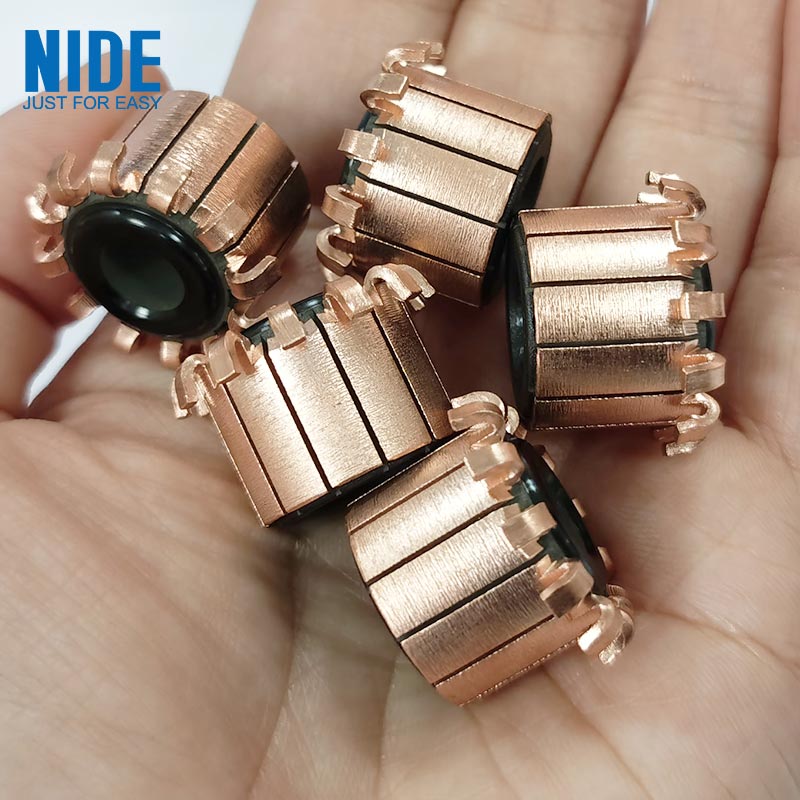

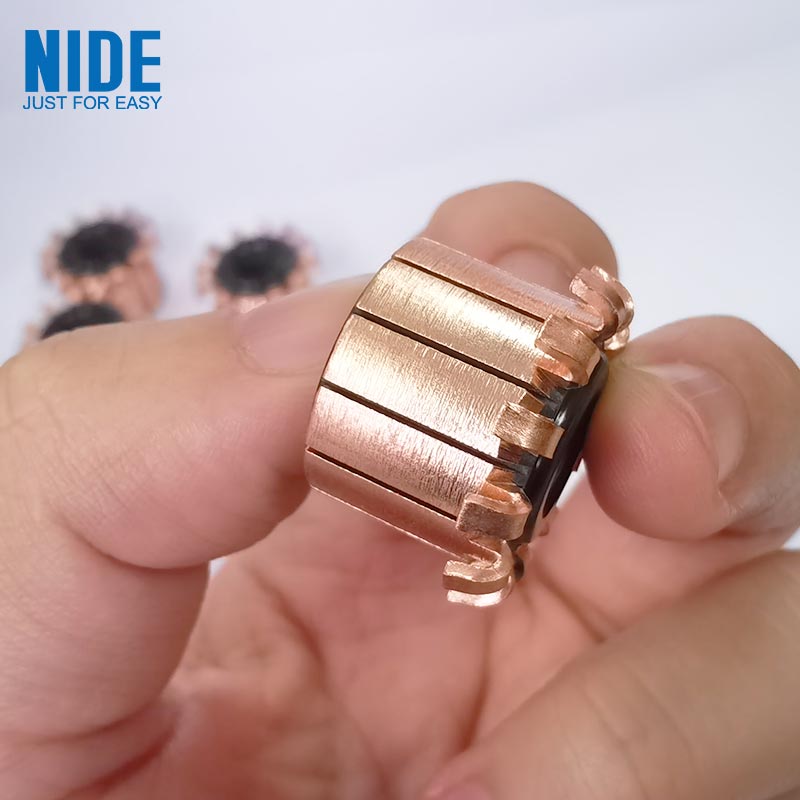

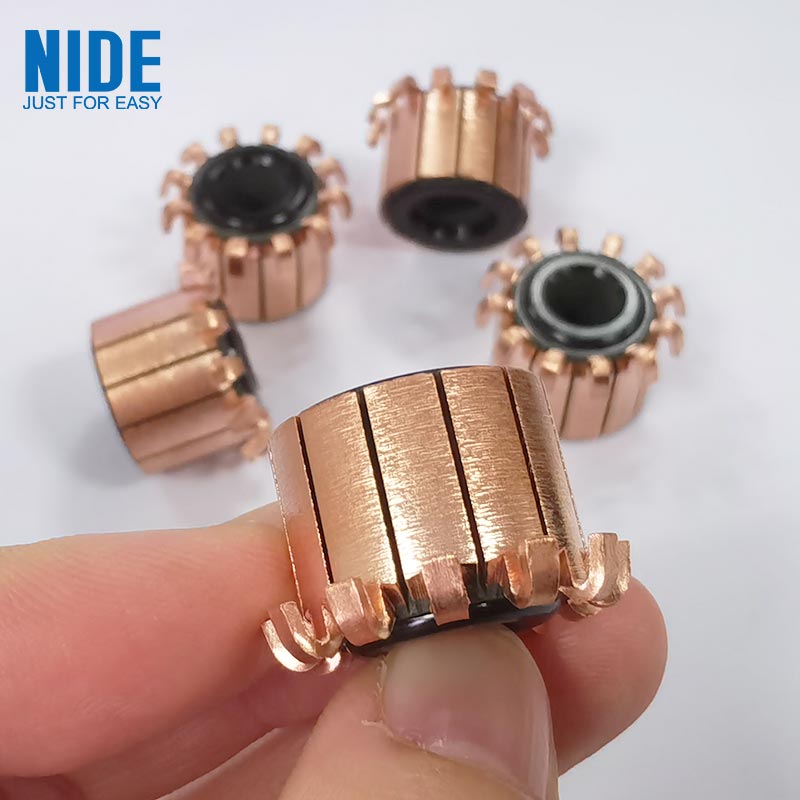

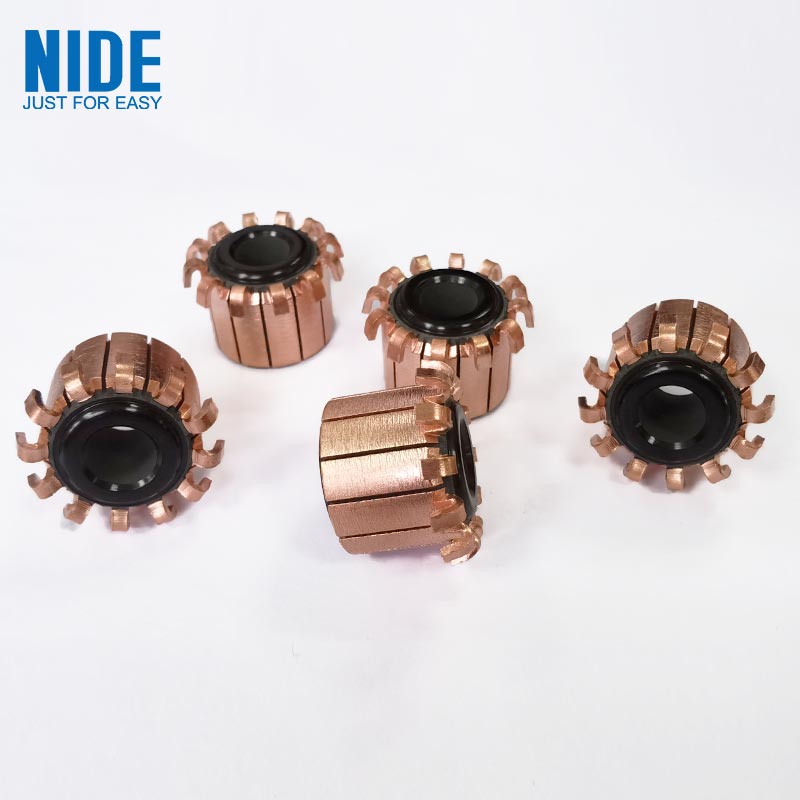

3. Imagen del conmutador

4. Reemplazo del conmutador

a. Pruebe si el devanado de la armadura tiene un cortocircuito y un fenómeno de hierro, para eliminarlo a tiempo, para no dejar problemas.

b. Cuando el diámetro del orificio interior del conmutador es pequeño, se puede girar y agrandar en el torno para alcanzar el diámetro del orificio interior requerido por el pivote eléctrico; Cuando el diámetro del orificio interior es grande, se puede mecanizar un casquillo y presionarlo en la boca de inspección.

C. El clip del conmutador tipo clip es generalmente un poco más largo, y la parte sobrante se puede cortar según la necesidad, y la abertura se limpia raspando para soldar con estaño.

d. Alinee ligeramente las ranuras abiertas del conmutador con los cables de conexión del devanado del inducido uno por uno y luego presione lentamente el conmutador sobre el pivote hasta que la posición del conmutador cumpla con los requisitos.

mi. Apague el conmutador dañado del eje de pivote debajo del escalón del cabezal del cableado o cincele el conmutador después de cortar un círculo alrededor del círculo con una sierra para metales debajo del escalón del cabezal del cableado, luego extraiga y raspe el cabezal del cable de conexión uno por uno con pinzas para soldadura de estaño, y luego retire la parte residual del conmutador.
