Protector térmico de corriente de temperatura 17AM para lavadora de tambor
Este interruptor protector térmico de la serie 17AM está equipado con terminales, especialmente adecuados para accesorios de motores de lavadoras de carga frontal.
El interruptor térmico (protector térmico) de protección contra sobrecalentamiento y sobrecorriente con restablecimiento automático de la serie 17AM es un producto con características de detección dual de temperatura y corriente. El producto tiene las características de estructura avanzada, acción sensible, gran capacidad de contacto y larga vida. Se utiliza en lavadoras, lavavajillas, secadoras, aspiradoras y varios motores de corriente continua y caballos para aplicaciones industriales con voltajes de funcionamiento de 120 V CA y 240 V CA.
Rendimiento del protector térmico 17AM
Nombre del producto: | Protector térmico de corriente de temperatura 17AM para lavadora de tambor |
Corriente nominal: | 16A/125 V CA, 8 A/250 V CA |
Temperatura de funcionamiento, | 50~170℃,Tolerancia±5℃(detalles según la lista adjunta). |
Ensayo de tracción: | El terminal de cableado del producto debe poder soportar una fuerza de tracción mayor o igual a 50N. La junta remachada no debe estar floja y el alambre no debe romperse ni deslizarse. |
Voltaje de aislamiento: |
a. El protector térmico debe ser capaz de soportar AC880V entre el cableado después de la ruptura térmica, con una duración de 1 minuto sin fenómeno de descarga disruptiva; b.AC2000V puede soportarse entre el cable del terminal del protector térmico y la carcasa aislante, con una duración de 1 minuto sin fenómeno de descarga disruptiva; |
Resistencia de aislamiento: | En condiciones normales, la resistencia de aislamiento entre el conductor y la cubierta de aislamiento supera los 100 m Ω (el medidor utilizado es un medidor de resistencia de aislamiento de 500 V CC). |
Resistencia de contacto: | La resistencia de contacto del protector térmico no debe ser superior a 50 m Ω (no contiene plomo). |
Prueba hermética al aire: | Protector en agua a más de 85 ℃ (el agua no está hirviendo), no debe haber burbujeo continuo. |
Prueba de calentamiento: | El lugar del producto 96 horas a 150 ℃ ambiente. |
Prueba de resistencia a la humedad: | El producto en el ambiente de los 40 ℃, humedad relativa 95% durante 48 horas. |
Prueba de choque térmico: | Productos en 150 ℃, 20 ℃ ambiente alternando lugar cada 30 min, un total de cinco ciclos. |
Prueba de resistencia a la vibración: | El producto puede soportar la amplitud de 1,5 mm, cambio de frecuencia de 10 ~ 55 Hz, período de cambio de escaneo de 3 ~ 5 min, dirección de vibración X, Y, Z, vibra continuamente en cada dirección durante 2 horas. |
Prueba de caída: | El producto cayó libremente una vez desde una altura de 0,7 m. |

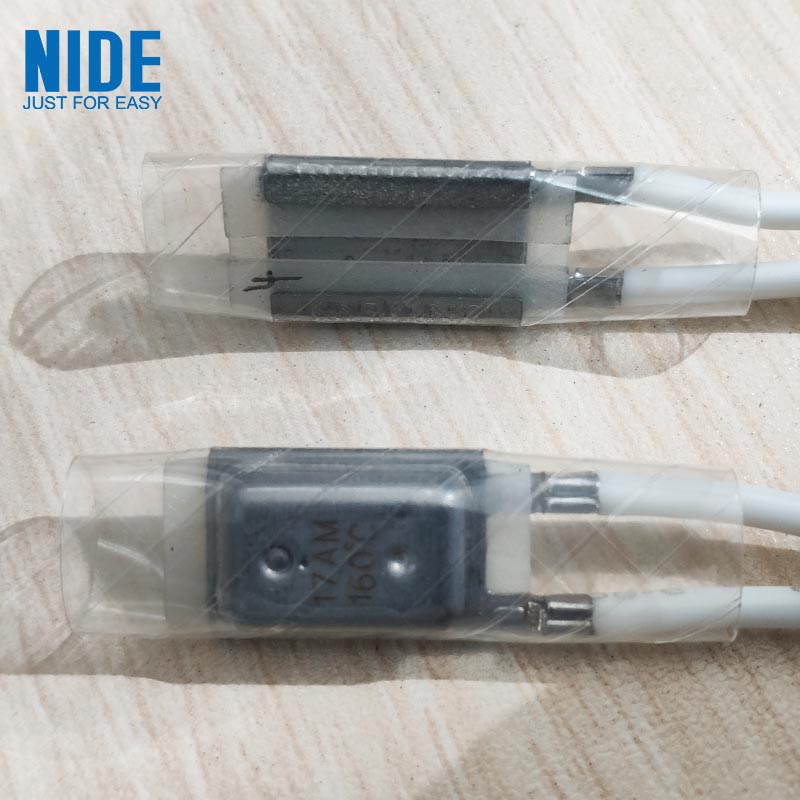

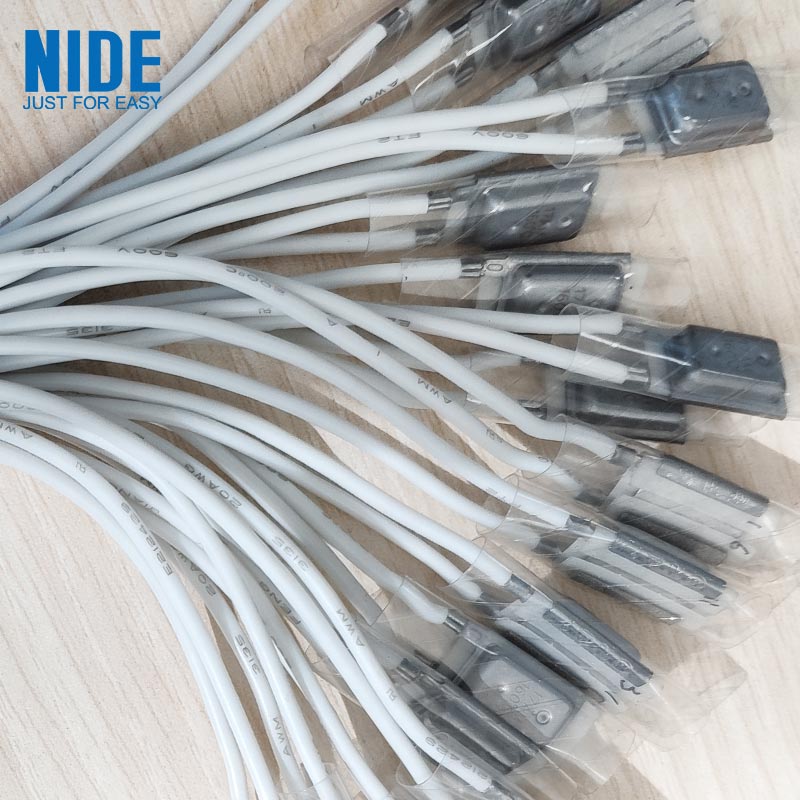

Demostración de la imagen del protector térmico de las 17 a.m.
Tabla de comparación de temperatura de funcionamiento del protector térmico de la serie 17AM
