Conmutador de armadura de 32 segmentos de alta calidad para herramientas eléctricas

Conmutador de armadura de 32 segmentos de alta calidad para herramientas eléctricas El conmutador se puede definir como un interruptor giratorio eléctrico en un tipo particular de generadores y motores. Esto se utiliza principalmente para cambiar la dirección de la corriente entre el circuito externo y el rotor. Comprende un cilindro con numerosos segmentos de contacto metálicos que descansan sobre el inducido giratorio de la máquina. Las escobillas o contactos eléctricos se fabrican con un material de carbón prensado junto al conmutador, diseñando contactos deslizantes por segmentos consecutivos del conmutador mientras gira. Los devanados del inducido están aliados a los segmentos del conmutador.

Modelo:NDPJ-HXQ-03006

Enviar Consulta

Descripción del Producto

Conmutador de armadura de 32 segmentos de alta calidad para herramientas eléctricas

1. Introducción del producto

El conmutador se puede definir como un interruptor giratorio eléctrico en un tipo particular de generadores y motores. Esto se utiliza principalmente para cambiar la dirección de la corriente entre el circuito externo y el rotor. Comprende un cilindro con numerosos segmentos de contacto metálicos que descansan sobre el inducido giratorio de la máquina. Las escobillas o contactos eléctricos se fabrican con un material de carbón prensado junto al conmutador, diseñando contactos deslizantes por segmentos consecutivos del conmutador mientras gira. Los devanados del inducido están aliados a los segmentos del conmutador.

Nombre del producto:	Conmutador de pieza de motor de CC
DE	37.5
IDENTIFICACIÓN	f13
Altura total	26
Longitud del segmento	23
Gancho/diám. de elevador	38.5
Bar No.	32

2. Parámetro del producto (Especificación)

N.º de pieza	EXTRAÑO)	IDENTIFICACIÓN (d)	DO total (D1)	Bar No(N)	Longitud de la barra (L1)	Longitud total (L)
JZQE-RS12-148	63	13.2	73	24	16	26.5
JZQE-RS12-148B	63	20	73	24	16	26.5
JZQE-RS12-148C	63	13.2	73	24	16	26.5
JZQE-RS12-149	40	15	43	43	10	18.2
JZQE-RS31-150	44	12.08		23	10	12.5
JZQE-RS31-150B	44	12.35		23	10	12.5
JZQE-RS31-150C	44	12.06		23	10	12.5
JZQE-RS31-150D	44.2	12.08		23	10	12.5
JZQE-RS31-150E	44	12		23	10	12.5
JZQE-RS12-151	47.6	13.2	57	16	14	24.5
JZQE-RS12-151B	47.6	13.2	57	16	14	22
JZQE-RS12-151C	47.6	13	57	16	14	24.5
JZQE-RS12-151D	47.6	13	57	16	14	22
JZQE-RS12-151E	47.6	13.4	57	16	14	24.5
JZQE-RS31-169	38	12.08		26	10	14.3
JZQE-RS12-193	74	33	85	81	12	12
JZQE-RS12-247	19.5	4		7	3	5.5
JZQE-RS12-326	49	13.2		16	14	15
JZQE-RS32-348	58	24.1		25
JZQE-RS32-464	20.5	5	25	8	5.7	8.5
JZQE-RS32-464B	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464C	20.5	5	24.7	8	5.7	8.5
JZQE-RS32-464D	20.5	5	25	8	5.7	8.5
JZQE-RS32-464E	20.5	5	25	8	5.7	8.5
JZQE-RS12-480	78	23		25	13	23
JZQE-RS32-508	20.5	3.175	25	8	4.2	8.5
JZQE-RS31-525	44.2	12.08		23	10	13
JZQE-RS31-525B	44.2	12.35		23	10	13
JZQE-RS31-525C	44.2	12		23	10	13
JZQE-RS32-555	20.5	3	24.7	8	5.7	8.6
JZQE-RS12-593	71.5	13.2	64	24	28	32.5
JZQE-RS11-608	52.5	16		19	6.5	16
JZQE-RS11-608B	52.5	16		19	6.5	16
JZQE-RS32-618	23	4	28.5	10	6.5	10
JZQE-RS32-618B	22.5	4	28	10	6.5	10
JZQE-RS32-651	47.6	13	56.5	16	12.5	18.5
JZQE-RS32-664	48	13.4	57.5	16	12.5	24.5
JZQE-RS12-688	59	24.1	58	25	34.9	22
JZQE-RS12-689	59	24.1	58	25	34.9	19.5
JZQE-RS32-717	47.6	13.3	56.5	16	12	24.77
JZQE-RS32-739	44.2	13.8		23	10	13
JZQA-RS12-752	31	11.5	40	21	25.5	28
JZQB-RS31-792	61	13.5		29	9	16
JZQE-RS31-796	44.2	9		23	10	12.5
JZQE-RS12-846	48.5	10.2	48.5	25	6	11
JZQE-RS32-854	47.6	13.2	56.6	16	7	22
JZQE-RS12-907	48.5	10.2	48.5	25	6	10
JZQE-RS12-926	64	20	60	31	5	17

3. Característica y aplicación del producto

Este conmutador se utiliza en motores de CA, motores monofásicos, motores de automóviles, motores de arranque de motocicletas, motores de herramientas eléctricas y micromotores especiales.

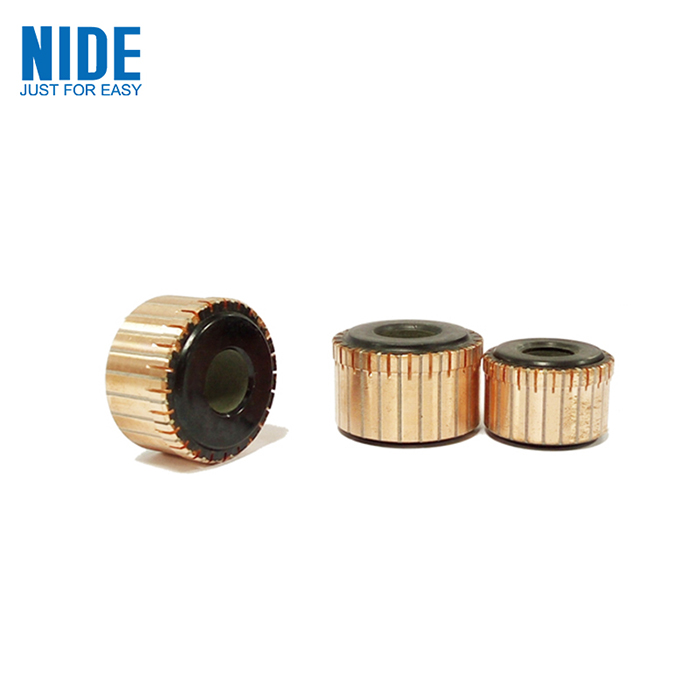

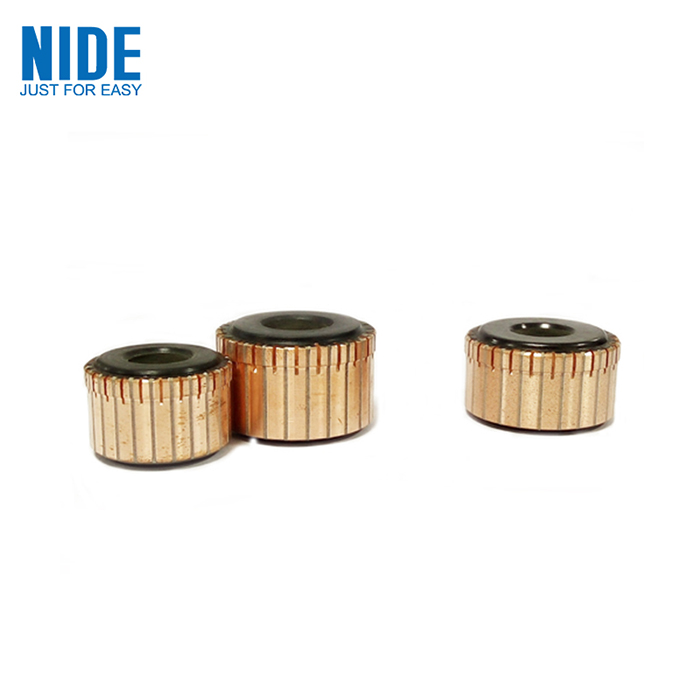

4. Detalles del producto

Conmutador de motor único para motor de CA
