Conmutador de motor universal para herramientas eléctricas
Un conmutador colector es una parte móvil de un interruptor eléctrico giratorio en motores eléctricos y generadores eléctricos que invierte periódicamente la dirección de la corriente entre el rotor y el circuito externo. Consiste en un cilindro compuesto por múltiples segmentos metálicos de contacto en el inducido giratorio de la máquina. El conmutador es un componente de un motor; también hay dos o más contactos eléctricos estacionarios llamados "escobillas" hechos de un conductor suave como el carbón que presionan contra el conmutador, haciendo contacto deslizante con segmentos sucesivos del conmutador a medida que gira.
Aplicación de conmutador de colector
Los conmutadores de colector se utilizan en motores de CC, generadores y motores universales. En un motor, el conmutador aplica corriente eléctrica a los devanados. Al invertir la dirección de la corriente en los devanados giratorios cada media vuelta, se produce una fuerza giratoria constante (par). En un generador, el conmutador recoge la corriente generada en los devanados, invirtiendo la dirección de la corriente con cada media vuelta, sirviendo como un rectificador mecánico para convertir la corriente alterna de los devanados en corriente continua unidireccional en el circuito de carga externo.
Parámetros del conmutador del colector
Nombre del producto: | Colector de armadura de conmutador de motor universal |
Material: | Cobre |
Tipo: | Conmutador de gancho |
Diámetro del agujero: | 10 mm |
Diámetro externo: | 23,2 mm |
Altura: | 18 mm |
rebanadas | 12P |
MOQ | 10000P |

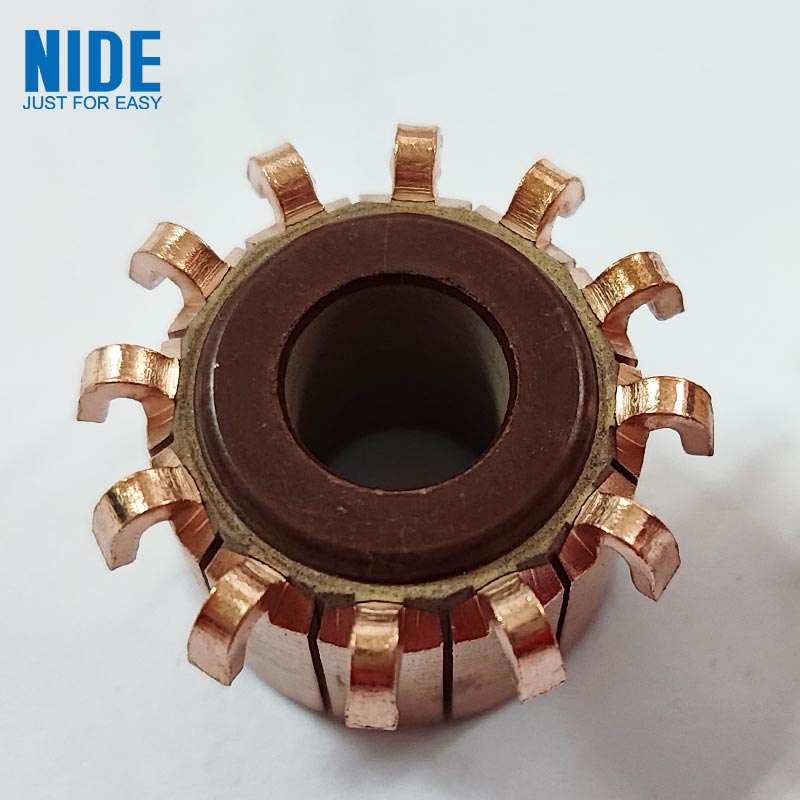

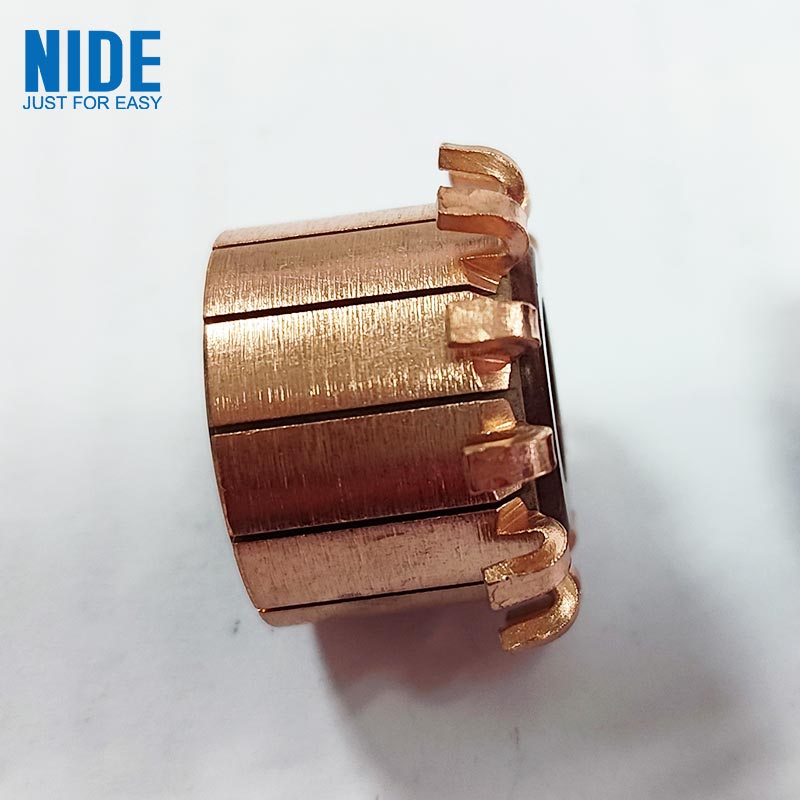

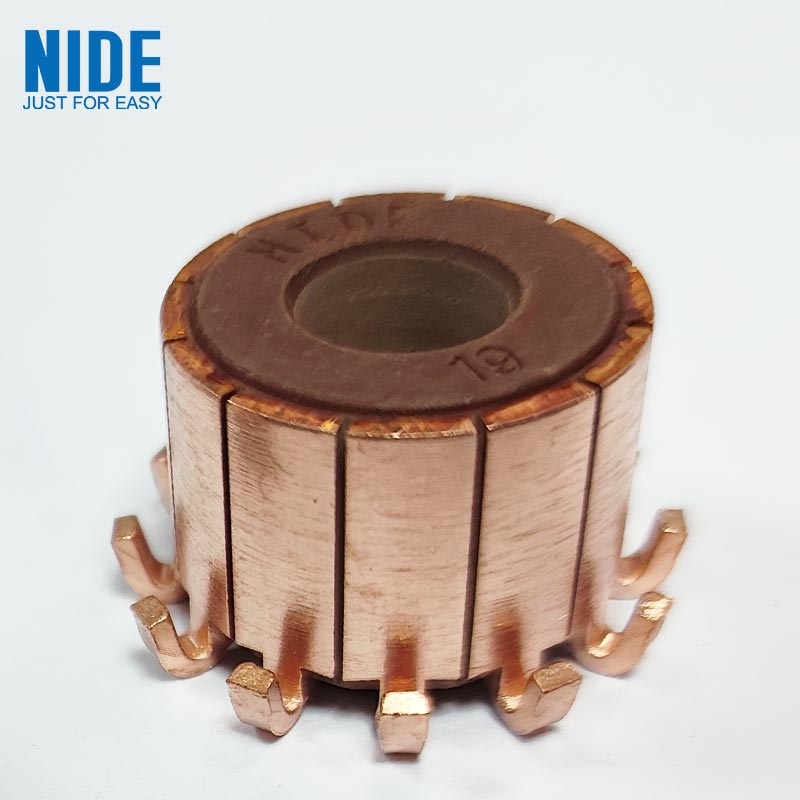

Imagen del conmutador del colector
