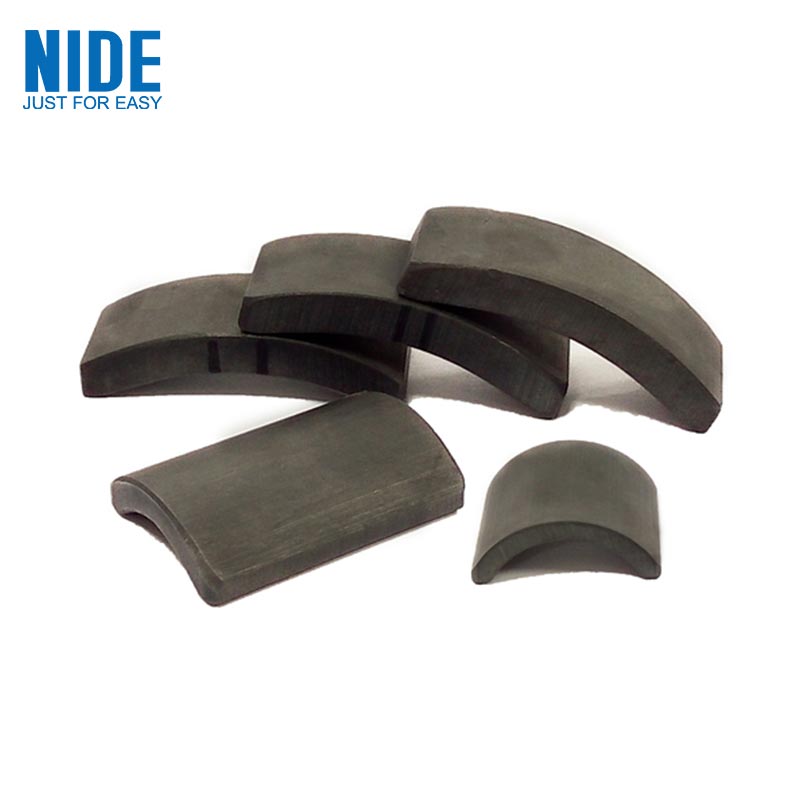

Imán de ferrita de arco permanente: se fabrica mediante el método de proceso cerámico. La textura es relativamente dura y es un material quebradizo. Debido a que el imán de ferrita tiene una buena resistencia a la temperatura, un precio bajo y un rendimiento moderado, se ha convertido en el imán permanente más utilizado.
Los imanes de ferrita son materiales magnéticos permanentes sinterizados compuestos de hierro de bario y estroncio. Además de las fuertes propiedades antidesmagnetización, este material magnético tiene la ventaja de su bajo costo. Los imanes de ferrita son duros y quebradizos y requieren máquinas especiales
proceso de mecanizado. Debido a que los imanes del sexo opuesto están orientados a lo largo de la dirección de fabricación, deben magnetizarse en la dirección tomada, mientras que los imanes del mismo sexo pueden magnetizarse en cualquier dirección porque no están orientados, aunque la superficie de presión suele ser la más pequeña. lado.
Se encontró una inducción magnética ligeramente más fuerte. El producto de energía magnética oscila entre 1,1 MGOe y 4,0 MGOe. Debido a su bajo coste, los imanes de ferrita tienen una amplia gama de aplicaciones, desde motores, altavoces hasta juguetes y manualidades.
Es el material de imán permanente más utilizado.
La ferrita se divide en ferrita permanente, ferrita blanda y ferrita de microondas. Las ferritas de imán permanente incluyen ferrita de bario y ferrita de estroncio. La ferrita blanda se divide en ferrita de manganeso-zinc, ferrita de níquel-zinc, ferrita de magnesio-zinc, micro-
La ferrita ondulada incluye ferrita de itrio y similares. También hay ferrita hexagonal, etc.
Los imanes para herramientas eléctricas son aplicables a las series 775,750,550,540.
Equivalente de grado de imán de ferrita
Articulo |
Calificación |
BR T (GS) |
HCB kA/m(koe) |
HCJ kA/m(koe) |
(BH) máx. kJ/m³(MGOe) |
norma CEI
IEC60404-8-1: 2001
|
Ferrita dura 32/25 SI-1-9 |
≥0.41 |
≥240 |
≥250 |
≥32.00 |
≥4100 |
≥3016 |
≥3142 |
≥4.02 |
||
Ferrita dura 24/35 SI-1-10 |
≥0.36 |
≥260 |
≥350 |
≥24.00 |
|
≥3600 |
≥3267 |
≥4398 |
≥3.02 |
||
Ferrita dura 25/38 SI-1-12 |
≥0.38 |
≥275 |
≥380 |
≥25.00 |
|
≥3800 |
≥3456 |
≥4775 |
≥3.14 |
||
Ferrita dura 31/30 SI-1-13 |
≥0.41 |
≥295 |
≥300 |
≥31.00 |
|
≥4100 |
≥3707 |
≥3770 |
≥3.896 |
||
NIDE Estándar
Q/74690217-4.1-2004
|
JC-Y3932 |
0.380-0.400 |
230-275 |
235-290 |
27,8-32,5 |
(3800-4000) |
(2890-3456) |
(2953-3644) |
(3.49-4.10) |
||
JC-Y3939 |
0.385-0.4000 |
270-290 |
280-320 |
28,5-31,8 |
|
(3800-4000) |
(3391-3644) |
(3518-4021) |
(3.58-4.00) |
||
JC-Y4041 |
0.395-0.415 |
275-295 |
310-340 |
28.2-32.0 |
|
(3950-4150) |
(3456-3707) |
(3895-4272) |
(3.54-4.02) |
||
JC-Y4127 |
0.400-0.424 |
200-225 |
205-228 |
30,0-33,6 |
|
(4000-4240) |
(2514-2827) |
(2577-2865) |
(3.77-4.22) |
||
JC-Y4231 |
0.410-0.430 |
220-260 |
255-270 |
31,8-35,5 |
|
(4100-4300) |
(2765-3267) |
(2827-3391) |
(4.00-4.46) |
||
JC-Y3744 |
0.360-0.380 |
265-288 |
330-360 |
24,0-28,0 |
|
(3600-3800) |
(3330-3620) |
(4147-4524) |
(3.02-3.53) |
||
JC-Y3849 |
0.370-0.390 |
271-305 |
370-400 |
26,0-30,2 |
|
(3700-3900) |
(3405-3833) |
(4649-5026) |
(3.27-3.80) |
||
JC-Y4240 |
0.410-0.430 |
291-314 |
306.1-330 |
32,0-35,4 |
|
(4100-4300) |
(3657-3946) |
(3846-4147) |
(4.02-4.45) |
Los imanes de ferrita de arco permanente son ampliamente utilizados: motor de imán permanente, energía eólica, máquina de energía magnética, industria automotriz, equipo audiovisual, industria electrónica, información de TI, equipo médico, equipo de minería, automatización industrial, equipo deportivo, herramientas eléctricas, electricidad electrodomésticos, relojes, gafas, juguetes, iluminación LED, equipos de seguridad, equipaje y artículos de cuero, cubiertas protectoras para computadoras y teléfonos móviles, hardware y plásticos y otros campos.
